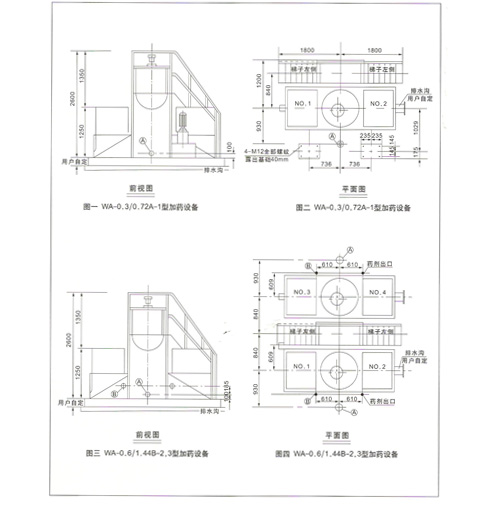

| WA系列加药设备配有一个内衬玻璃钢材质的药剂溶解槽，并配有一套电动搅拌机、二个药剂溶液箱，一套投药装置及配管、钢制平台、扶梯等组成一个整体。
主要技术参数：
表1
代号
|
加药设备组合形式
|
A
|
一套加药设备
|
B
|
二套加药设备
|
表2
代号
|
投药方式
|
1
|
计量泵
|
2
|
喷射器附转子流量计
|
3
|
喷射器
|

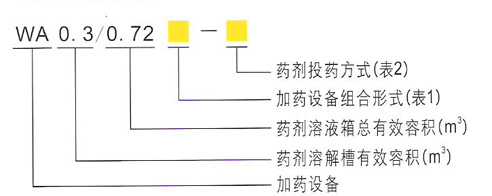

型号说明：
型号
|
投药方式
|
外形长×宽×高(m)
|
电机功率(kw)
|
配管直径(mm)
|
适用范围
|
|
接管处水压
|
搅拌机
|
计量泵
|
溶解槽给水管A
|
喷射器给水管B
|
药剂性质
|
药剂浓度
|
水温℃
|
Ph值
|
排水沟
|
溶解槽给水管A
|
喷射器给水管B
|
WA-0.3/0.72A-1
|
小机座系列计量泵（见注一）
|
3.1*2.5*2.6
|
0.75
|
0.6
|
1*DN25
|
|
水质稳定剂，混凝剂等
|
药剂浓度一般配制成1-5%之间
|
≤50
|
≤9
|
接纳溶解槽，溶解想排污水
|
≥9.8×104
|
≥29.4×104
|
WA-0.6/1.44B-1
|
小机座系列计量泵（见注一）
|
3.1*2.2*2.6
|
2*0.75
|
2-0.6
|
2*DN25
|
|
WA-0.3/0.72A-2
|
喷射器附转子流量计
|
3.1*2.2*2.6
|
0.75
|
0.6
|
1*DN25
|
1*DN25
|
WA-0.6/1.44B-2
|
喷射器附转子流量计
|
3.1*3.6*2.6
|
2*0.75
|
2*0.6
|
2*DN25
|
1*DN25
|
WA-0.6/1.44B-3
|
喷射器
|
3.1*2.2*2.6
|
0.75
|
0.6
|
1*DN25
|
1*DN25
|
WA-0.6/1.44B-3
|
喷射器
|
3.1*2.5*2.6
|
2*0.75
|
2*0.6
|
2*DN25
|
1*DN25
|
*ZJ型计量泵可配ZJ-63/16-Ⅰ、Ⅱ、Ⅲ，ZJ-80/10-Ⅰ、Ⅱ、Ⅲ，ZJ-125/6-Ⅰ、Ⅱ、Ⅲ，订货时应注明。
*Pa(帕)为压力单位是SI计量标准，9.8*10⁴Pa=1kgf/cm²=10.33m。
*控制分手控、程控、远控三种方式，订货时应注明。
JY型加药装置
用途与简介：
在给水、排水处理过程中，常常投加各类化学药剂，作为混凝、絮凝、助凝及消毒灭菌之用，以达到水净化的目的。这些药剂有固体颗粒、液体及胶体，在投加过程中必须予以溶解、稀释及按配比定量投加方能取得最佳的效果，所以溶药投加装置是水处理工程中的常用设备之一。
根据各种理化性质不同的药剂，其溶解、稀释、投配计量方式及设备的材质也各有所异，我公司研制了适宜多种化学药剂使用的理想设备，以适应不同使用场合的需要，同时，在污废水处理过程中积累了丰富的理论经验和实践经验，承接有关水处理工程的技术咨询、水质检测分析、处理工艺编制、工程设计、设备安装调试、操作技术培训及工程总承包等形式的服务。
适用于给水、排水水质净化、污废水处理及化工、石油、电厂、纺织、造纸、医学等行业工程的设备系统，对可溶性固体、胶体和高浓度液态的各类药剂进行溶解、混合、定比稀释计量投加。

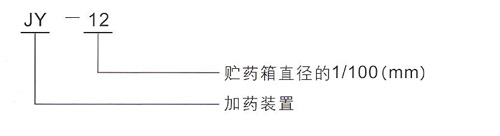

型号说明：
结构与特点：

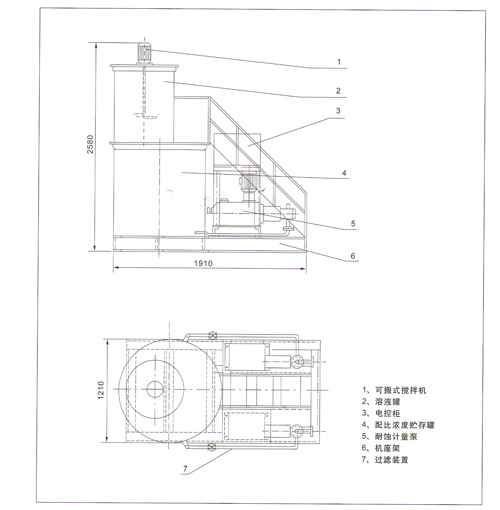

本设备为一体化装置，主要由搅拌机、溶液灌、二级过滤装置、配比浓度药液贮存灌、计量输送泵及电控柜、机座架等部件所组成。根据药性质采用多种材质及防护层，具有结构紧凑、投药系统不易阻塞、操作管理方便的特点。
规格及主要技术参数：
项目名称
|
参数
|
项目名称
|
参数
|
外形尺寸(mm)L×B×H
|
1910×1210×2580
|
溶药罐有效容积(m3)
|
0.4
|
配套机电功率(kw)
|
1.1-1.87
|
贮药罐有效容积(m3)
|
1.0
|
设备运行重量(kg)
|
3800
|
配套设备主要技术参数
|
搅拌机型号
|
JB-76可搬式搅拌机
|
转速
|
300r/min
|
功率
|
0.37kw
|
叶片入水深度
|
700-850(mm)
|
计量泵型号
|
隔膜式或柱塞式
|
流量
|
根据设计
|
功率
|
根据设计
|
工作压力
|
根据设计
|
注：表中选用参数为JY-12型加药装置。
|
